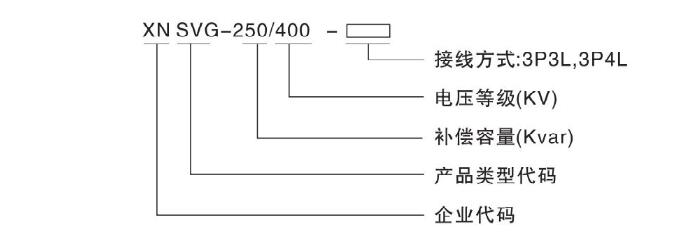

技术参数

交流输入

额定电压∶AC 380正负20%

技术指标

电气接线∶三相三线/三相四线

额定频率∶50Hz 正负2%

过载保护∶自动限制到额定电流输出

目标功率因数∶容量范围内达到设定要求

有功功率损耗∶ < 3%

无功补偿效果∶动态实时补偿，稳定可靠，补偿范围∶-1-1

响应时间∶ 全响应时间≤10ms;瞬时响应时间≤20us

平均无故障时间∶≥10万小时

噪声∶<60dB

工作模式∶自动或者手动

通讯接口∶RS232/RS485/以太网/CAN总线通讯功能可选，上位机通讯软件可选显示精度∶电流正负1%

扩展能力∶同型号机直接并联（可多台并联运行，连续工作）

保护功能∶电网过欠电压，装置过流，装置过热，直流母线过欠电压，过载自动限流保护

防护等级∶Ip30或者根据用 户要求定制

机柜尺寸;（宽*深*高）;800*800*2200mm/800*1000*2200mm/1000*1000*2200mm

环境条件

环境温度∶-25℃-50℃

相对湿度∶日平均值≤95% %u6708平均值≤90%%u51B7却方式;强迫风冷

安装方式∶落地机柜或者壁挂，标准机柜电缆进出方式海拔∶≤2000米

模块化结构，立柜式最大额定输出容量400kvar，可在线更换模块，运行维护方便可与调谐式或消谐式低压无源谐波无功补偿装置结合使用，提高整体容量，降低工程投资采用双校正新型工频软件锁相环，自适应神经元在线整定的无功检测方法，以及基于平均电流补偿的逆控制电流跟踪控制策略，效率高，可靠性高

主要组成

采用世界领先的IGBT模块。主电流为桥式全控的PWM变流器，具有功率密度大，可靠性高的特点。

DSP FPGA控制系统。FPGA的高速检测，DSP的高速运算和双DSP之间高速通讯，确保无功检测和补偿精度准确有效，使用全数字控制系统，全部控制采用软件控制和保护，使整个系统安全，简单，可靠。

智能监控和显示使得装置操作更加灵活。运行参数，故障代码，工作状态清晰明了，具备远程通讯接口，可与上位机实时通讯。监控和显示系统数字控制系统功率模板

应用领域

医院、民航、铁路、港口、造船、冶金、工矿企业、演艺中心、钻井平台、新能源领域（如电动汽车充电站）等。电气化铁路及轨道交通

高速铁路及轨道交通供电系统使用了大量电缆进行电力传输，在电网中产生大量容性无功，抬高了线路末端的电压，存在与系统谐振的可能。吊机，轧机等重工业场合

吊机，轧机属于典型的冲击性负荷，主要存在各类港口、矿业生产场合和冶金行业。对电网无功冲击较大，造成电网电压波动，严重时干扰其他设备运行，降低生产效率，使得功率因数降低，需缴纳无功罚款。钻井供电系统

油气钻井平台供电系统主要负荷包括绞车，转盘，泥浆泵。由于钻井工况的特殊性，该系统属于冲击性负荷，对电网无功冲击大，功率因数极低，电压波动严重，畸变率高，影响控制系统、PLC、录井仪等供电设备。

原理

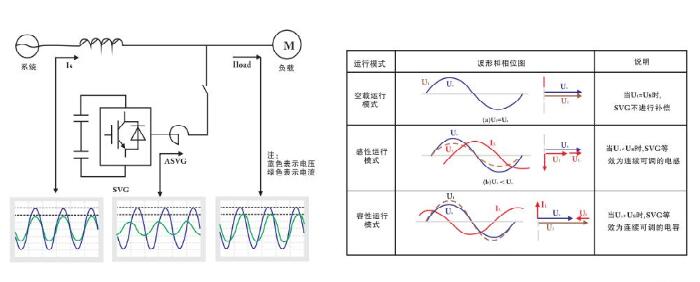

静止无功发生器（sVG∶StaticVarGenerator）的基本原理是指由IGBT型高频并联逆变器通过电抗器直接并联在电网上，适当地调节高频逆变器交流侧输出电压的相位和幅值或者直接控制其交流侧电流，就可以使该电路发生满足要求的无功电流（从变流器中输出一个和当前无功分量和谐波分量对应的反向分量并实时注入电力系统），实现动态无功补偿和谐波治理的目的。如下图所示为svG的三种运行模式∶

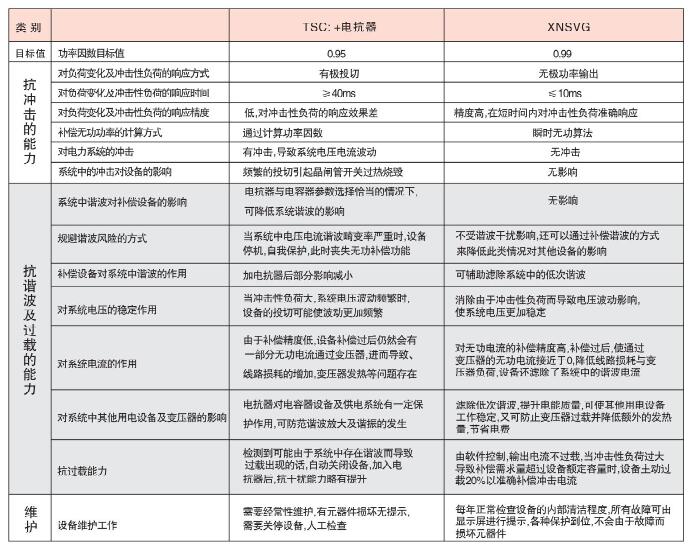

TSC与XNSVG的性能对照表∶

符合标准 DL/T1216-2013《配电网静止同步补偿装置 技术规范》

JB/T10695-2007 《低压无功功率动态补偿装置》

GB/T12326-2008 《电能质量电压波动和闪变》

GB/T14549-1993 《电能质量公用电网谐波》

GB 4208-2008 《外壳防护等级（IP代码》

GB/T 191-2008 《包装储运图示标志》

GB/T 7251.1 1997 《低压成套开关设备和控制设备第1部分;型式试验和部分型式试验成套设备》

GB/T4026 1992 《电器设备接线端子和特定导线线端的识别及应用字母数字系统的通则》

GB/T4205.2010 《人机界面标志标识的基本和安全规则 操作规则》

GB14048.2-2001 《低压开关设备和控制设备低压断路器》

GB/T3859.1-2013 《低压开关设备和控制设备低压断路器

GB/T15576-2008   《低压成套无功功率补偿装置》
