APF有源滤波装置
型号说明
技术参数

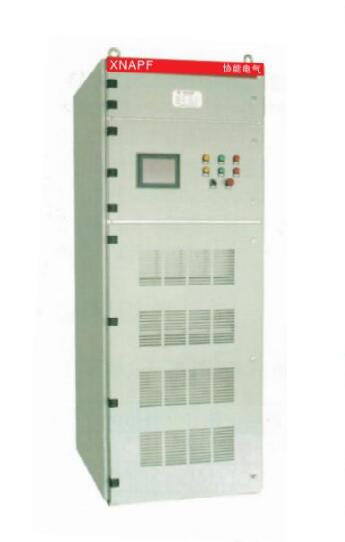

柜体式
额定补偿电流∶3P3L∶75-600A3P4L∶150-600A输入
工作频率∶50/60
工作电压∶400V，690V
性能指标
滤波能力∶THDI<3%%uFF08额定Rated）
滤波范围∶2~50次谐波，消除全部指定次谐波
全响应时间∶<10ms
瞬间响应时间∶<100μS
有功功率损耗∶<2.7%%uFF08额定Rated）
校正三相不平衡∶3P3L∶无 3P4L∶有
无功补偿功能∶有，可设定功率因数
过载保护∶自动限流在100%%u989D定输出
显示与操作
显示界面∶大屏幕
液晶屏显示状态∶电流、电压、功率和谐波畸变率等电网参数
通讯∶RS232/RS485/CAN总线/以太网
环境条件
环境温度∶-10℃-40℃ 储存环境∶-40℃-65℃
相对湿度∶最大90%%uFF0C无凝露 海拔高度∶2000以下
结构特性
尺寸∶800*800*2200（长*宽*高）
壁挂式
额定补偿电流∶3P3L∶50-100A 3P4L∶50-100A
输入
工作频率∶50/60
工作电压∶400V，690V
性能指标
滤波能力∶THDI<3%%uFF08额定Rated）
滤波范围∶2~50次谐波，消除全部指定次谐波
瞬间响应时间∶<100μs 全响应时间∶<10ms
有功功率损耗∶<2.7%%uFF08额定Rated）
校正三相不平衡∶3P3L∶无 3P4L∶有
无功补偿功能∶有，可设定功率因数
过载保护∶自动限流在100%%u989D定输出
显示与操作
显示界面∶大屏幕液晶屏
显示状态∶电流、电压、功率和谐波畸变率等电网参数
通讯∶RS232/RS485/CAN总线/以太网
环境条件
储存环境∶-40℃-65℃ 环境温度∶-10℃-40℃
海拔高度∶2000以下 相对湿度∶最大90%%uFF0C无凝露
结构特性
尺寸∶555*400*705（长*宽*高）
技术特性
全数字（第三代有源滤波器），快速控制（有效补偿谐波），电流互感器可连接在滤波器的上游和下游（易于连接），电流互感器范围大（灵活），不等容量级联（节省成本），高过载性能（补偿动态负载性能好），内部元件性能高（维护间隔长MTBF>100000h），快速调试（易于使用）全局或选择特定次数谐波补偿，最高达50次 PC操作软件补偿功率因数故障诊断和维护系统多语言控制和显示面板当前电能质量的显示操作导航设置和选择参数远程操作电流互感器选择范围宽，原边电流（50A到5000A）有源滤波器与无源滤波器比较工作原理无源滤波器（调谐式）由LC等无源元件组成，设计为在某频率下呈极低阻抗，使谐波电流流入。其滤波模式为谐波电流旁路。有过补偿的危险。有源滤波器由电力电子元件组成的设备，检测到负载谐波并产生对应的补偿电流，修补电源电流几乎为正弦波。其滤波模式为谐波抵消。谐波阶次处理能力无源滤波器（调谐式）每一阶次谐波需要单独设计一单谐振滤波器。有源滤波器一部可同时处理多阶次谐波。对系统阻抗变化的影响无源滤波器（调谐式）系统阻抗变化时有谐振的危险。有源滤波器不受影响。频率变化的影响无源滤波器（调谐式）谐振点偏移，效果降低。有源滤波器不受影响。负载增加的影响无源滤波器（调谐式）有可能超载而破坏。有源滤波器无损坏的危险，若谐波量大于补偿能力仅发生补偿效果不足。体积无源滤波器（调谐式）大。有源滤波器小。建议应用有源滤波器的场合谐波严重，对谐波效果要求高，传统谐波消除方法无法满足的工况。背景谐波大，调谐式滤波器有谐振或过载危险。功率因数高，调谐式滤波器会过补偿，无功补偿自动投切装置无法投入。例如变频器。后期有扩容需求，且负荷特性不确定的工况。中性线存在大量3K士1次谐波的工况。快速分相补偿，晶闸管投切速度无法满足要求。设计注意事项不能是纯电容补偿设备，必须串联滤波电抗器。有源滤波器的电流互感器不能与其它设备共用，必须是专用的。建议将无功补偿设备设计在靠近主进柜，不要在母线末端。如果只补偿谐波，建议CT安装在补偿柜的下游。如果设计既补偿谐波又补偿无功，建议 CT安装在补偿柜的上游。
|
