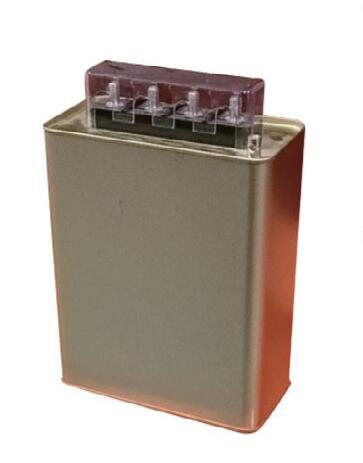

低压自愈式并联电容器
主要用途与适用范围
XNBSMJ自愈式低压并联电容器,采用目前国际最先进的复合边缘金属化膜,引进国外先进的生产工艺,技术及设备,严格按国家GB12747.1-2004标准及国际IEC608 31-1996标准生产。主要用于低压电网提高功率因素,减少无功损耗,改善电压质量挖掘变压器容量等。是国家大力推荐使用的最佳节能产品。
使用条件
1.环境温度类别∶温度类别-25℃,最低温度-25℃,最高温度C类(最高不超过50℃,24小时内温度平均值不超过40℃,一年内温度平均值不超过30℃)。电容器应保证在良好的通风条件下工作,不允许在密闭不通风环境下工作。
2.湿度∶小于85%RH
3.海拔高度∶ ≤2000m
4.安装在干燥通风良 好场所,避免腐蚀气体和尘埃,避免阳光直射和雨雪侵蚀。
5.两台安装间距应在25mm以上,以利散热,夏季温度较高时应采取有效地散热措施;连接导线应能承受电容器1.3In以上,且连接可靠。
6.为避免重叠电压破坏电容器,电容器再投入需彻底放电。
7.电容器应在额定电压和额定电流状态下运行,超过会缩短电容器使用寿命。
注意∶ 若用于谐波含量高的环境时,请适当提升电容器电压等级并与串联电抗器共同使用。

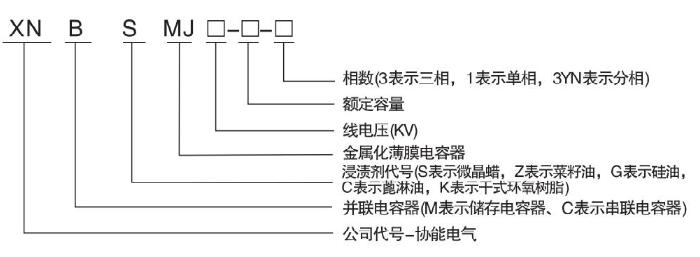

型号及含义
![]()
功能特点
1.体积小、重量轻、特性好∶
相数(3表示三相,1表示单相,3YN表示分相)额定容量- 线电压(KV)金属化薄膜电容器
浸渍剂代号(S表示微晶蜡,Z表示菜籽油,G表示硅油, C表示蓖淋油,K表示干式环氧树脂)
并联电容器(M表示储存电容器、C表示串联电容器)公司代号-协能电气
采用优质金属化聚丙烯薄膜新材料作为介质,以及独特的结构设计使电容器体积、重量仅为老产品的1/4和1/5。
2.损耗低、发热小、温升低∶
采用新型喷金工艺和独特的金属化膜边缘加厚技术,使电容器抗涌流能力大大加强,性能稳定,电容器自身能耗降低,实际值低于0.08%%uFF0C发热少、温升低、节能效果佳
3.自愈能力强、提高使用可靠性和寿命∶
介质局部击穿能迅速自愈,恢复正常工作,使可靠性大为提高。
4.内装放电电阻和保险装置,安全性好。
5.不漏油,绿色环保∶
采用微晶腊作为浸渍剂,常温呈固态,滴溶点高于70℃,使用中不漏油,避免环境污染,不但具有干式的结构特点,而且具有浸渍电容器的优点,使电容器运行更为可靠。
主要技术指标
1.额定电压∶0.23KV.0.25KV、0.28KV.0.30KV∶0.45KV∶0.48KV、0.525KV、0.69KV、0.78KV等。
2.额定容量∶1-60Kvar
3.容量允差∶-5%-%uFF0B10% 4.耗损角正切值∶低于0.10%
5.极间耐电压∶2.15倍额定电压10秒钟,极壳间2Un 2KV或3KV,取较高值,10秒,无永久性击穿或闪络。
6.绝缘性∶ 极壳间500V,1分钟,大于100MΩ。
7.最高允许电压∶1.1倍电压时,每24小时中不超过8小时;1.15倍电压时,每24小时中不超过30分钟;1.2倍电压时,不超过5分钟(持续);1.3倍电压时;不超过1分钟(持续)。
8.最大允许电流∶允许不超过1.3倍额定电流下运行,考虑到过电压、电容正偏差及谐波的影响,过渡电流不超过1.43倍额定电流。
9.自放电特性∶断开电源后3分钟,剩余电压降为50V以下。

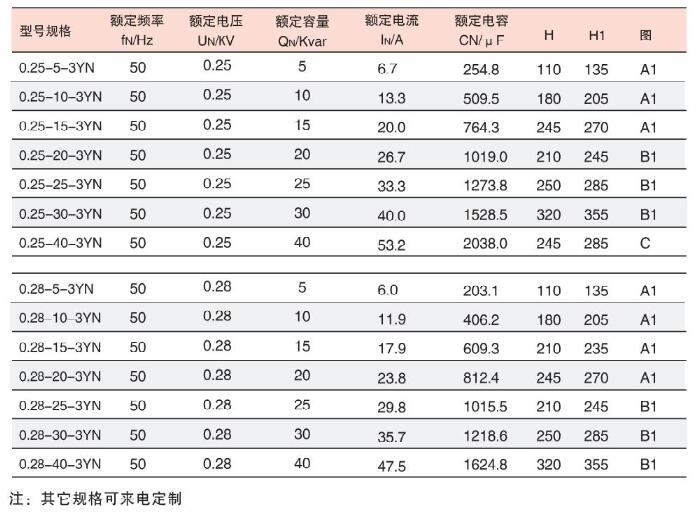

10.接法∶△角接、Y星接、Y星接中性点引出、单相式等。电容器常规规格
额定频率型号规格
![]()

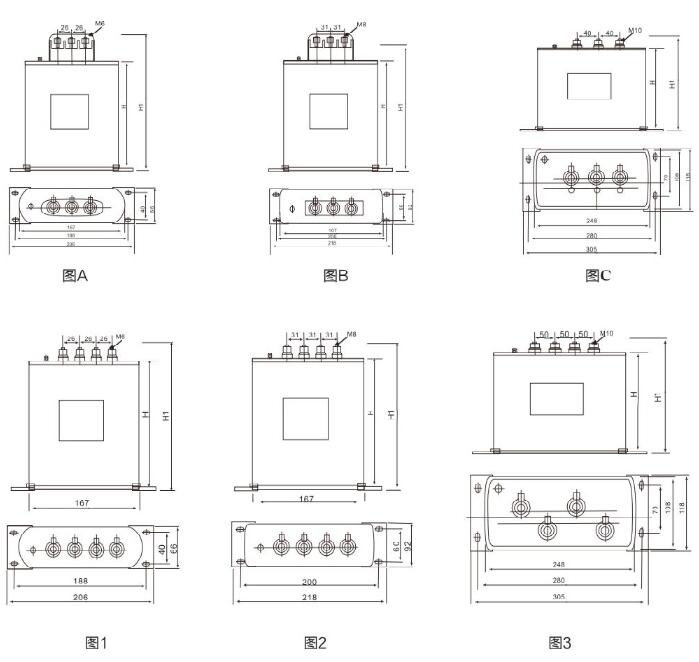

外形尺寸及安装尺寸
|
