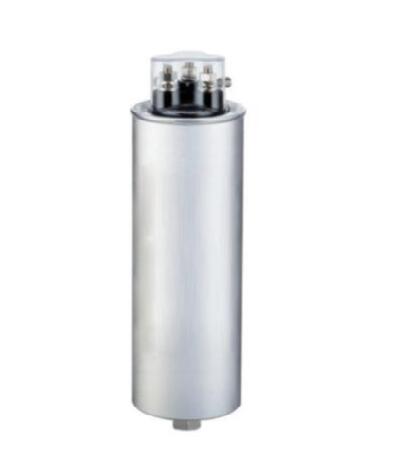

低压自愈式并联电容器
主要用途与适用范围

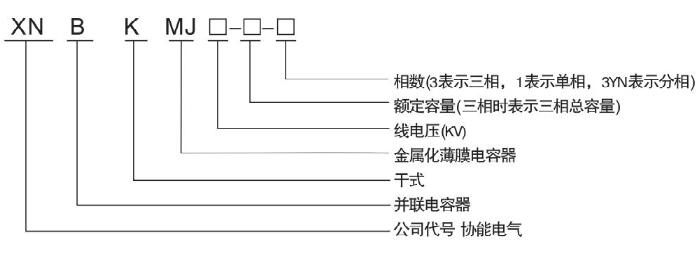

XNBKMJ低压并联电容器用于频率50Hz或60Hz低压电力系统设备的功率因数校正和电压波形的改善，适用于常规就地补偿和集中自动补偿及分相补偿，能够减少无功损耗改善电压质量，是国家大力推荐的节能产品。本产品符合标准∶GB/T12747-2004，1EC831-1/2。 工作条件 1、海拔高度∶≤2000m 2、环境温度类别∶温度类别-25/C，最低温度-25℃，最高温度C类（最高不超过50℃，24小时温度平均40℃，一年内温度平均值不超过30℃）。电容器应保证在良好通风条件下工作，不允许密闭不通风环境下工作。 3、最高允许湿度∶90% 4、电容器从电源切除后一定要保证电容器剩余电压降至10%%u989D定电压才允许再次投放，通常情况这个时间约200秒， 所以控制器要选用带有切除后再投入有强迫延时的控制器，对于采用等电位投切控制器的可以不受此限。注意∶若用于谐波含量高的环境时，请适当提升电容器的电压等级并与串联电抗器共同使用。 型号及含义
特点
1、纯干式，可靠性高，寿命达到100000小时。
2、内置压力分离装置及放电电阻，防爆性能优，独特的顶盖式防爆结构，电容器失效时只表现为开路。
3、电容器顶部为防触电接线端子，结构新颖，便于接线及电容器之间组合，比如可以用15Kvar组合成任意15的倍数的容量，用10Kvar和12Kvar的电容器组合成22Kvar的电容器。
4、体积和重量大大减小，只相当于老产品的1/3。
5、外观漂亮，易于安装，铝质外壳，永不生锈。
6、电容芯子采用自愈式优质金属化聚丙烯薄膜。
7、电容器底部为M12或M16安装及接地螺栓。
主要技术参数
1、额定电压∶0.23KV、0.25KV、0.28KV、0.30KV、0.415KV、0.45KV、0.48KV、 0.525KV、0.69KV、0.78KV等。
2、额定频率∶50/60Hz
3.额定容量∶2-45Kvar
4、电容量容差∶正负5%
5、三相不平衡∶ ≤s1.1%
6、介质损耗∶≤0.3W/Kvar
7、损耗角正切∶tg6≤0.1%%uFF0850Hz Un 20℃）
8、极间耐压∶2.15倍 额定电压5秒，无永久性击穿或闪络。
9、绝缘水平∶极壳间加电压∶2倍额定电压加2KV或3KV取较高者，历时10秒，无击穿或闪络。
10、最高允许电压∶1.1倍时电压，每24小时中不超过8小时;1.15倍电压时，每24小时中不超过30分钟;1.2倍电压时，不超过5分钟（持续）;1.3倍电压时;不超过1分钟（持续）。
11、最大允许电流∶允许不超过1.3倍额定电流下运行，考虑到过电压、电容正偏差及谐波的影响，过渡电流不超过1.43倍额定电流。
12、放电器件∶内置放电电阻，电容器切断电源后放电3分钟降压到50V以下。（有特殊要求可在1分钟内降到50V以下）。
13、内部连接方式∶△或Y型接法。
可靠性与寿命
1、在额定电压及标称类别温度下运行60000/5000小时，产品失效小于6%/0.5%%uFF081PPM元件小时）满足美国电气工业协会EIA-456-A标准。
2、寿命∶正常工作条件下寿命达到100000小时。
3、下列因素会影响电容器的使用寿命∶工作条件比使用条件所规定的更恶劣，尤其是温度过高，过电压时间过长;电网中谐波成份较大时;投切过于频繁时。
注意∶若超出以上使用条件的情况或对寿命有特殊要求时，客户在订货时必须加以说明，我公司工程师会采取一定的技术手段为客户设计出最合适的产品。
电容器的安全性
自放电性能∶电容器有内置的放电电阻，使得电容器从电网中断开时，在3分钟内电压降到50 V以下，不会对人员及其它设备和器件造成伤害。
绝缘性能∶接线端与外壳间能承受3000VAC的电压，不会发生漏电。
防爆性能∶电容器在出现故障时，不会发生燃烧或爆炸。当电容器出现故障时，因为过压力隔音装置，所以电容器只表现开路，自动从电网中断开。

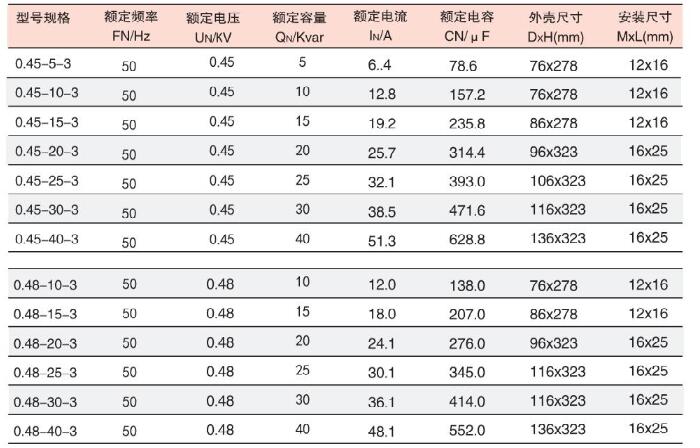

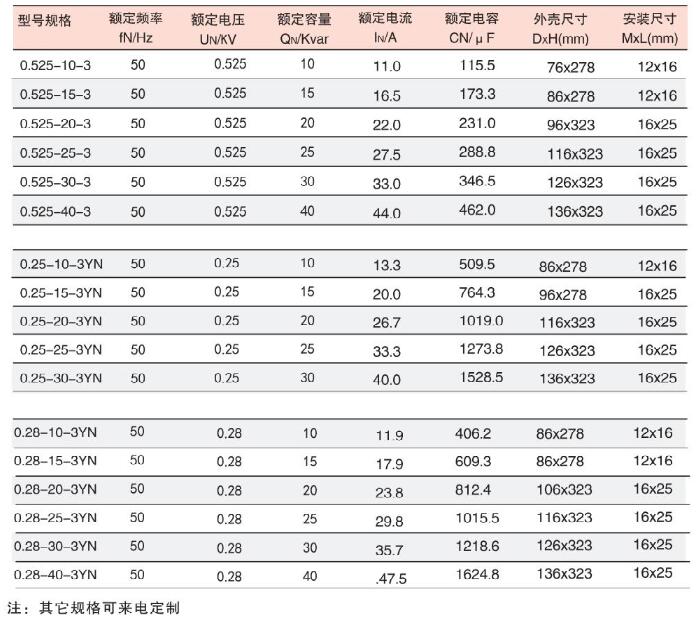

电容器常规规格

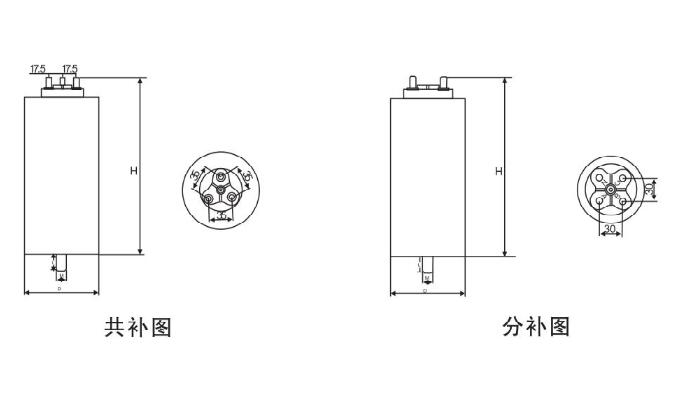

外形尺寸与安装尺寸
|
