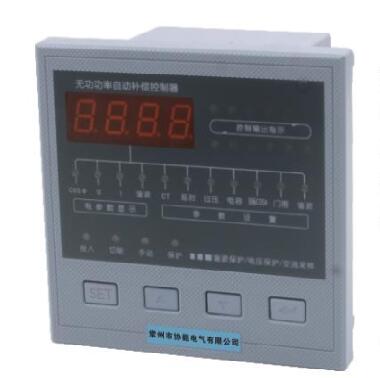

XNKF系列B型无功功率自动补偿控制器，以高速微处理器为核心，抗干扰能力强，运行稳定性强，补偿精度高等特点，集数据采集、通讯、无功补偿、电网数据监测、电网运行故障报警等功能。可实时提示测量系统功率因数P、电压U、电流I、频率F、有功功率P、无功功率Q、总谐波电压畸变率HU、电容投切状态、运行状态等信息。适用于低压配电系统电容补偿装置的自动调节，使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量。

该产品符合JB/T9663-2013低压无功功率自动补偿控制器。

使用条件

1、环境温度周围空气温度不得超过 60℃，而且在24h周期内其平均温度不得超过 40℃。周围空气温度的下限为-25℃。

2、相对湿度空气清洁，在温度为 40℃时，其相对湿度不得超过50%%u3002在较低温度时允许有较大的相对湿度。例如 20℃时相对湿度为90%%u3002但应考虑到由于温度的变化有可能会偶然地产生适度的凝露。

3、污染等级能在GB 7251.1-2005中规定的污染等级Ⅲ 环境中使用。

4、海拔高度安装场地的海拔高度不得超过2500m。

5、电源电压使用地点的电源电压波动不应超过士10%%u3002

6、振动安装地点的振动条件∶振动频率范围为10~150 Hz，最大振动加速度不大于5m/s2。

7、环境条件周围介质无燃爆危险，无腐蚀性气体，无导电尘埃及雨雪侵蚀，安装地点不能剧烈振动。

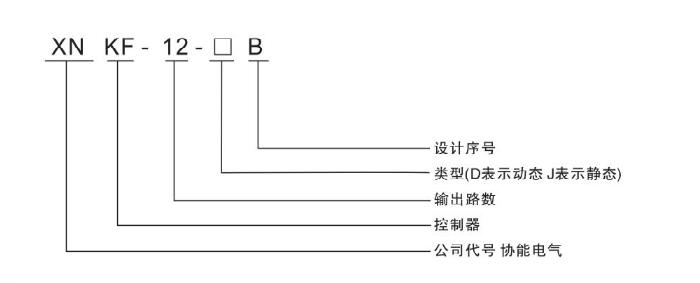

型号及含义

功能特点

1、全数字化设计，交流采样，人机界面采用LED显示器，数据显示刷 新周期≤1s。

2、秉承以人为本的设计理念，模块化组装，外观时尚设计。

3.可实时显示电网功率因数、电压、电流、电压总谐波畸变率的平均值及电容投切状态等信息。

4、电容器投切控制程序支持等容投切方式。

5、可更换前面板颜色设计，满足不同柜体盘面配色需求。

6、具有手动补偿/自动补偿两种工作方式。

7、取样物理量为无功功率，具有谐波测量及保护功能。

8、可靠性高∶平均无故障时间（MTBF）>25000小时。
