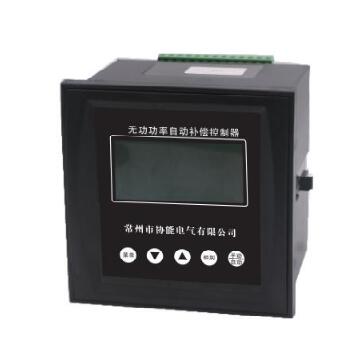

XNKF系列无功功率自动补偿控制器，以高速微处理器为核心，抗干扰能力强，运行稳定性强，补偿精度高等特点，集数据采集、通讯、无功补偿、电网数据监测、电网运行故障报警等功能。可实时提示测量系统功率因数P、电压U、电流l、频率F、有功功率P、无功功率Q、总谐波电压畸变率HU、总谐波电流畸变率HI、电容投切状态、运行状态等信息。适用于低压配电系统电容补偿装置的自动调节，使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量。

该产品符合JB/T9663-2013低压无功功率自动补偿控制器。

使用条件

1、环境温度周围空气温度不得超过 60，而且在24 h周期内其平均温度不得超过 40℃。周围空气温度的下限为-25℃。

2、相对湿度空气清洁，在温度为 40℃时，其相对湿度不得超过50%%u3002在较低温度时允许有较大的相对湿度。例如 20℃时相对湿度为90%%u3002但应考虑到由于温度的变化有可能会偶然地产生适度的凝露。

3、污染等级能在GB7251.1-2005中规定的污染等级Ⅲ 环境中使用。

无功功靠自动补信融相路

4、海拔高度安装场地的海拔高度不得超过2500m。

5、电源电压使用地点的电源电压波动不应超过士10%%u3002

6、振动安装地点的振动条件∶振动频率范围为10-150 Hz，最大振动加速度不大于5m/s。

7、环境条件周围介质无燃爆危险，无腐蚀性气体，无导电尘埃及雨雪侵蚀，安装地点不能

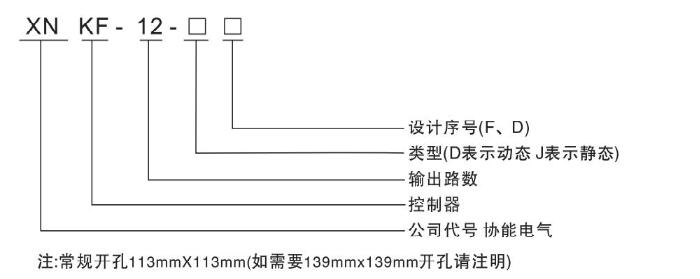

型号及含义

功能特点

1、全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器，数据显示刷新周期≤1s。

2、秉承以人为本的设计理念，模块化组装，外观流线设计。

3、可实时显示电网三相功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率的平均值及电容投切状态等信息。

4、设置参数中文提示，数字输入。

5、电容器投切控制程序支持等容/不等容【编码（1∶2∶2 1∶2∶3 1∶2∶4∶8.）及模糊控制投切方式。

6、具有手动补偿自动补偿两种工作方式。

7、取样物理量为无功功率，具有谐波测量及保护功能。

8、可靠性高∶平均无故障时间（MTBF）>25000 小时。

9、可以特殊定制控制器具有RS-485，MODBUS标准现场总线通讯接口，方便接入智能开关柜系统。选配定制的XNKF后台管理（工厂配电监测系统）软件，装入用户计算机系统，与控制器通讯口连接，即可在计算机显示器观察现场实时数据及用户系统的历史负荷曲线和报表，为用户节能降耗提供快捷方便的现场数据。

10、D型可定做系统电压690V。

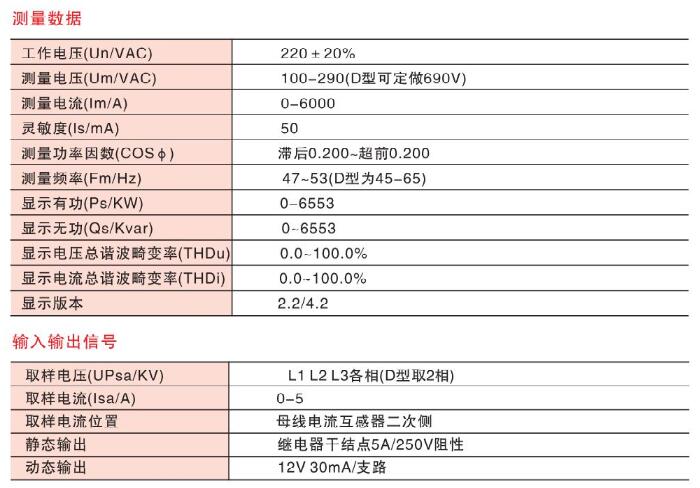

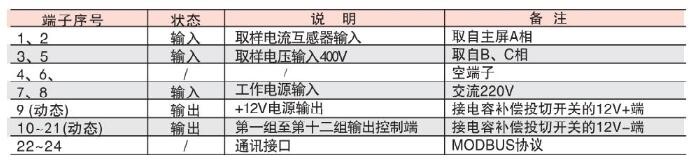

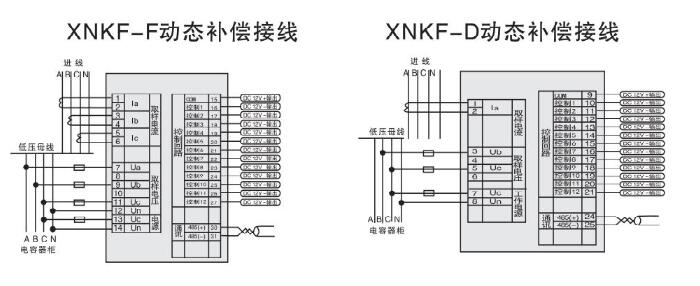

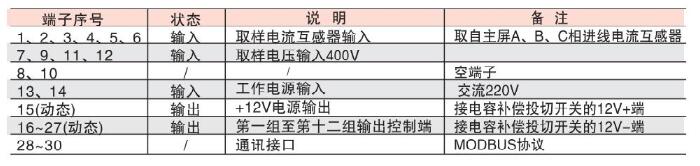

接线图

①F型取样电压与取样电流应同相。

②D型取样电压与取样电流不能同相。

③切除 门限=1.2-当前设定值。

④本机具有通讯接口，支持MODBUS协议，本项包括ID号和485通讯接口的通讯速率设置，1D号为描述本机在系统网络中的地址号001-255，通讯速率为4800-38400bps。以上数据是根据控制器预热10分钟后，以及1年内校准所得。

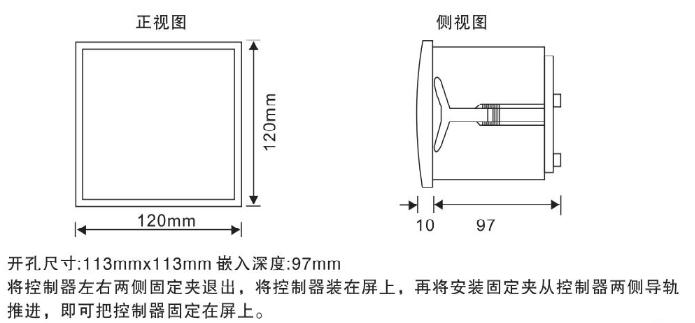

外形尺寸与安装尺寸
