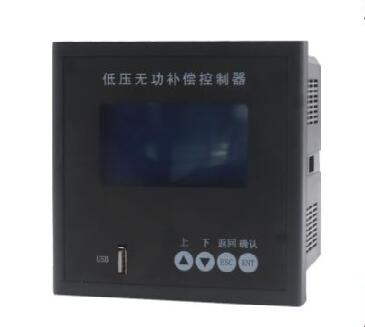

智能无功补偿控制器
概述
XNKF系列无功补偿控制器是依据JB/T9663-2013标准而设计开发的,具有无功补偿、数据采集、通讯、电网参数分析与保护等功能,通过对电网数据的分析与处理来控制智能电容器的自动投切,以提高功率因数,提高电力变压器的利用率,降低线损,改善电网质量,适用于交流50Hz、0.4kV低压配电系统的监测及无功补偿控制。
无功补偿控制器通过RS485接口可与智能电力电容器进行组网联机,也可与我公司带 RS485通讯的复合开关组网,简化了接线,便于用户简单快速安装产品;在外观与结构设计上,外形美观,使用便捷,安装方便,生产简化。控制器面板前有USB数据接口,可用U盘将数据导出,然后在电脑中进行数据分析。
产品特点
在线升级
支持USB口通讯升级。
智能组网
支持最大48台智能电容器组网,自动修改地址号冲突和新设备加入与退出。
自动无功投切
支持电容器的智能投切,实现最佳补偿效果。
投切指示
显示所有组网 智能电容器的投切状态和复合开关投切状态。
参数保护
设置过压、欠压、过谐波、过温、过载保护。
数据导出
USB接口U盘数据导出。
产品功能
3.1 人机对话1)交采数据∶电压、电流、有功功率、无功功率、功率因数、电压谐波总含有率、电流谐波总含有率、电压谐波分次,电流谐波分次。
2)参数设置∶CT变比、目标功率因数。
3)工程参数设置∶动作间隔、判断延时、过电压值、过电流值、过温度值、过电压谐波、过电流谐波。
4) 投切方式选择∶自动无功投切/手动无功投切
5)投切状态;显示网内所有智能电容器的投切状态与补偿容量。
6)运行工况∶显示网内所有智能电容器的开关故障状态与闭锁状态。
7)智能电容器信息显示∶显示每台智能电容器的类型(共补/分补)、温度、容量、投切状态,闭锁或故障信息。
8)电容器强投/强切∶可手动对电容器进行投/切控制。
3.2数据采集
1)总、A、B、C三相电压;
2) 总、A、B、C三相电流∶
3)总A、B、C三相有功功率;
4)总A、B、C三相无功功率;
5)总、A、B、C三相功率因数;
6)电压/电流总畸变率;电压/电流谐波分量(3、5、7、9、11、13、15、17、19、21次)∶
3.3组网功能低压无功补偿控制器采用RS485接口方式与低压智能电力电容器进行组网,最多可组网48台智能电容器。
3.4控制功能
自动无功补偿功能即通过产品内部的采样功能计算出无功缺额,并根据用户设置的目标功率因数.投入相应容量的电容器以补偿电网无功,手动控制即通过操作面板上的按键投切电
容器。
3.5保护功能
控制器具有以下保护功能∶
1) 1级过压保护∶电容器不切除,不能投入、投入闭锁;
2) 2级过压保护∶电容器全部切除,直到保护解除∶
3)欠压保护∶ 电容器全部切除,直到保护解除;
4)投切振荡保护;
5)电压谐波闭锁(控制器下发闭锁);
6)电流谐波闭锁(控制器下发闭锁)。
3.6设置功能∶
1)常用参数设置∶ CT变比,目标功率因数;
2)工程参数设置∶动作间隔,判断延时,过电压值,过电流值,过电温值,过电压谐波过电流谐波。 3.7升级功能
能通过USB程序升级。
3.8能够通过USB数据导出。
技术指标
4.1满足的技术标准
1)、《JB/T9663-2013低压无功功率自动补偿控制器》
2)、《GB 4208-2008 外壳防护等级》
3)、《GB/T17626-2008电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》
4)、《DLT597-1996低压无功补偿控制器订货技术条件》
4.2应用环境
1)、环境温度∶-10℃- 55℃
2)、相对湿度∶<93%
3)、海拔高度∶<2000m
4)、周围环境∶不允许有腐蚀金属和破坏绝缘的气体及导电介质存在,不允许有严重的霉菌存在。
4.3电源条件
1)、额定电源∶AC380V(UA/UC)
2)、电压偏差∶正负30%
3)、工作频率∶50正负1.5Hz
4)、电压波形∶总畸变率≤5% 5)、功耗≤2W
4.4 测量误差
1)、电压∶≤0.5%
2)、电流∶≤0.5%
3)、功率∶≤2.0%
4)、功率因素∶正负0.01
5)、防护等级∶IP30
4.5接口参数
1)、三相四线电压接口∶3*220VAC/380VAC
2)、电流采样接口∶0-5A,3路
3)、USB 接口∶1路
4)、RJ45方式的通讯口∶485A1485B1,1路
5)、RS485数据传输通讯端口∶485A2/485B2,1路
4.6可靠性参数
1)、控制准确率∶100%
2)、年故障率∶≤0.1%
3)、耐压(VRRM)∶2500V,Imin
4)、绝缘电阻∶≥2MΩ

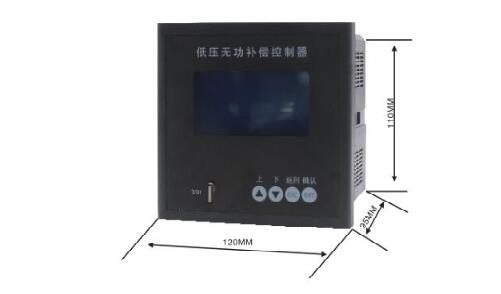

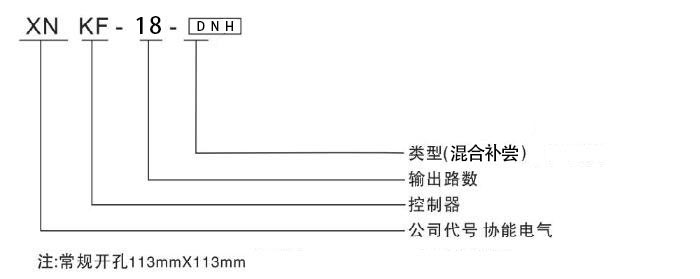

4.7机械参数
1)、面框尺寸∶120mm*120mm
2)、开孔尺寸∶113mm*113mm

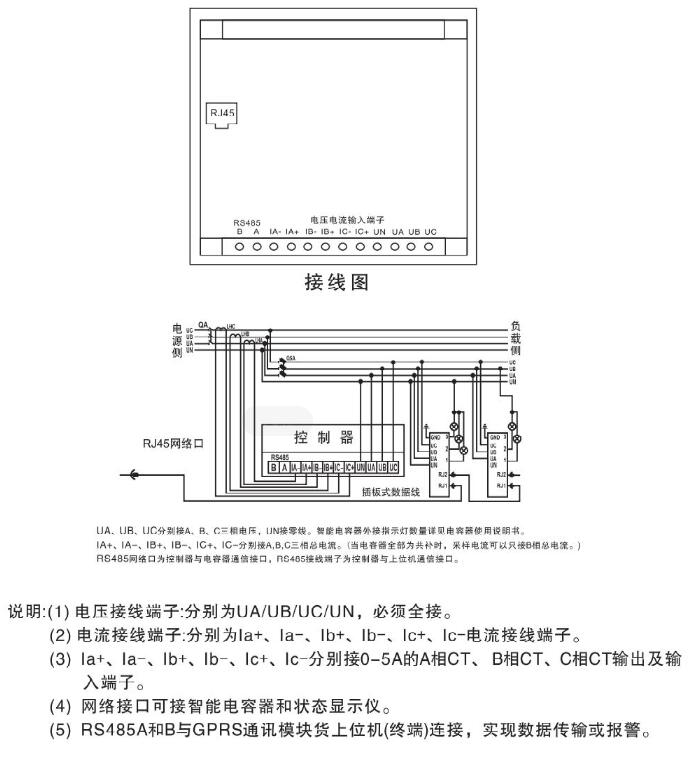

接线说明
说明∶
(1)电压接线端子∶分别为UA/UB/UC/UN,必须全接。
(2)电流接线端子∶分别为la 、la-、Ib 、Ib-、Ic 、Ic-电流接线端子。
(3)la 、la-、Ib 、Ib-、Ic 、Ic-分别接0-5A的A相CT、B相CT、C相CT输出及输入端子。
(4)网络接口可接智能电容器和状态显示仪。
(5)RS485A和B与GPRS通讯模块货上位机(终端)连接,实现数据传输或报警。
|
