XNTK1系列动态电容补偿投切开关是一种新型的用于低压无功率补偿装置中对低压并联电容器进行快速过零投切的电子型功率器件，是目前用于电容器快速投切的理想器件

本产品可安装在低压无功补偿电容柜内或其它适当位置。

原理

XNTK1系列电容补偿投切开关是由进口大功率可控硅模块、专用过零触发模块、无感阻容吸收保护电路和高效散热器组成，通过内部专用过零触发模块实现电压过零时导通，电流过零时切除，抗干扰能力强，是目前一种智能化环保型低压电容投切的理想产品。

特点

1、过零投切∶电压过零时导通，电流过零时切除，电容投入时无浪涌、涌流，切除时无过电压，对电容器和电网无冲击。

2、工作时无噪音，响应速度快，允许频繁动作。

3、故障率低，安装、接线、维护简单方便。

4开关电路与控制信号采用光电隔离，避免 了互相干扰。

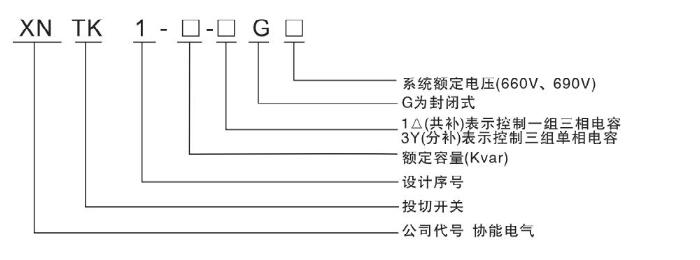

型号及含义

工作条件

1、环境温度∶-25℃~ 55℃。

2、海拔高度∶安装地点的海拔不超过2000m。

3、相对湿度∶安装地点的空气相对湿度在温度为 40℃时不超过50%;%u5728较低的温度下可允许有较高相对湿度，最湿月的月平均最低温度不超过 25℃，该月的月平均最大相对湿度不超过90%%u3002由于温度变化在产品上发生的凝露情况，必须采取措施。

4、污染等级∶I级。

5、周围环境要求∶不允许有较强的振动与冲击;不允许有腐蚀金属和破坏绝缘的气体及导电介质存在;无含有爆炸危险的介质;无导电尘埃，无雨雪侵袭及严重的霉菌存在。

6、运输、存储环境条件∶环境温度∶-40℃~ 70℃。

7、安装条件;安装面与垂直面的倾斜度不大于正负5度。

8、周围环境应具备良好的通风降温条件，如加装通风降温设备。

技术参数

使用指南

1、共补投切开关控制的电容器，采用三相"△"形接法的电容器，控制信号为一个，同时导通A、B、C三相;分补投切开关控制的电容器，采用"Y"形接法的电容器，控制信号为三个，分别导通A、B、C三相;

2、投切开关的接线端子，主端子最大可连接25mm2的绝缘导线，要求导线的连接必须使用接线端头。

3、投切开关主电路连接导线截面均按额定相电流的1.5倍进行选择。

4、保护器件建议选用NT00型快速熔断器。

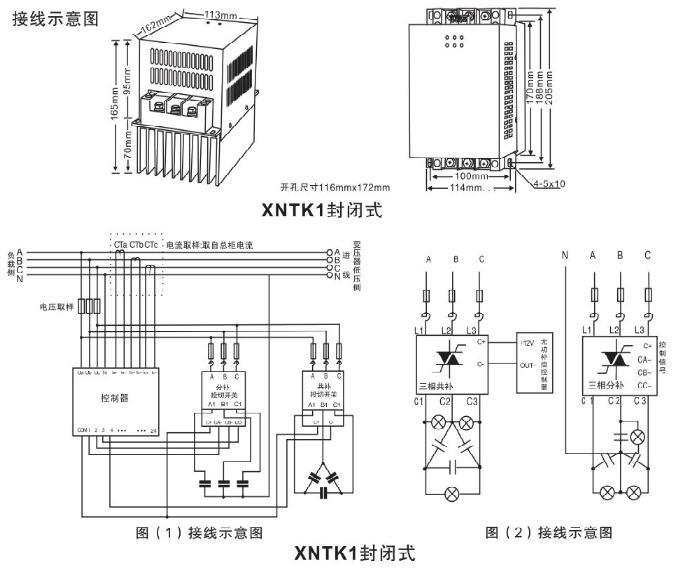

外形及安装尺寸接线示意图
